اگر تا به حال برای هر نوع پروژه صنعتی اتصال دهنده هایی تهیه کرده اید - چه مالک ماشین آلات، چه سرکارگر ساختمانی یا کسی که به دنبال نحوه قرار گرفتن اجزا با یکدیگر است - احتمالاً با پیچ های درپوش سر سوکت (SHCS) برخورد کرده اید. این بست های کوچک با سر شش ضلعی با سوکت درایو فرورفته هستند که برای فضاهای تنگ که آچار معمولی در آن جا نمی شود بسیار محبوب هستند. اما نکته اینجاست: وقتی روی این پیچ‌ها حساب می‌کنید تا یک مجموعه کامل را در کنار هم نگه دارید، نمی‌توانید هر SHCS قدیمی را بگیرید و به بهترین‌ها امیدوار باشید. بسیاری از مردم از من، به عنوان فردی که سال‌ها این پیچ‌ها را تامین می‌کردم، می‌پرسند، "آیا پیچ‌های سر درپوش با استانداردهای صنعتی مطابقت دارند؟" پاسخ کوتاه این است: بله، اکثر آنها هستند - اما نه همه. و دانستن تفاوت می تواند شما را از سردردهای زیادی نجات دهد.
بیایید با اصول اولیه شروع کنیم. استانداردهای صنعتی برای اتصال دهنده ها به دلایلی وجود دارد. آنها مطمئن می شوند که هر پیچ دارای ابعاد، استحکام و مشخصات مواد یکسان است، مهم نیست که چه کسی آن را می سازد. بنابراین اگر M5x10 SHCS را سفارش دهید که استانداردهای DIN را برآورده می کند، باید کاملاً در یک سوراخ مطابق با DIN قرار گیرد و استحکام آن باید با آنچه استاندارد می گوید مطابقت داشته باشد، چه آن را از یک تامین کننده در آلمان، ایالات متحده یا هر جای دیگری خریداری کنید. اگر پیچی با این استانداردها مطابقت نداشته باشد، ممکن است به پیچی برسید که خیلی کوتاه است، گام رزوه نامناسبی دارد یا زیر بار می‌شکند - و این آخرین چیزی است که هنگام ساختن چیزی که باید دوام داشته باشد، می‌خواهید.
در حال حاضر، رایج ترین استانداردها برای SHCS از چند سازمان کلیدی آمده است. مؤسسه استانداردسازی آلمان (DIN) یکی از بزرگترین بازیگران در اینجا است و استاندارد DIN 912 آنها برای اکثر پیچ‌های درپوش سر سوکت مورد استفاده قرار می‌گیرد. همه چیز از قطر سر تا طول رزوه و حتی کلاس های مقاومت مکانیکی - مانند 4.8 و 8.8 - را پوشش می دهد که به شما می گوید پیچ چقدر بار می تواند تحمل کند. سپس سازمان بین المللی استاندارد (ISO) وجود دارد که بسیار با DIN این قطعات مطابقت دارد و انجمن مهندسین مکانیک آمریکا (ASME) که استاندارد B18.3 خود را برای اتصال دهنده های مورد استفاده در ایالات متحده دارد.
اینجاست که من سردرگمی زیادی می بینم: همه تامین کنندگان پیچ های خود را با استانداردی که مطابقت دارند برچسب نمی زنند، یا ممکن است گوشه ها را برش دهند تا قطعه ارزان تری بسازند که همه جعبه ها را بررسی نکند. برای مثال، بسیاری از پیچ‌های کوچک و بی‌نام تجاری ممکن است شکلی مشابه پیچ‌های DIN 912 داشته باشند، اما عمق رزوه آنها کمی پایین است، یا موادی که استفاده می‌کنند کیفیت پایین‌تری دارند، بنابراین با کلاس مقاومتی مطابقت ندارند. به همین دلیل است که وقتی با مشتریان کار می‌کنم، همیشه مطمئن می‌شوم که به آنها نشان می‌دهم که پیچ‌های ما دقیقاً مطابق با استاندارد مورد نیاز آنها آزمایش شده است. به عنوان مثال، پیچ شش گوش با روکش رویی DIN 912 کلاس 4.8 ما را در نظر بگیرید - این پیچ دقیقاً مطابق با مشخصات DIN 912 با درجه مقاومت 4.8 ساخته شده است، به این معنی که حداقل استحکام کششی 400 مگاپاسکال و مقاومت تسلیم آن 320 مگاپاسکال است. ما هر دسته‌ای را آزمایش می‌کنیم تا مطمئن شویم آن اعداد دقیق هستند، بنابراین لازم نیست در هنگام سفت کردن پیچ نگران شکستن آن باشید.
استاندارد رایج دیگر DIN 251 است که برای پیچ و مهره های فلنج سوکت شش گوش است. اینها شبیه SHCSهای معمولی هستند اما دارای یک فلنج داخلی در زیر سر هستند، بنابراین نیازی به واشر جداگانه ندارید. این یک طراحی فوق العاده مفید برای برنامه هایی است که می خواهید سرعت مونتاژ را افزایش دهید، اما باز هم، انطباق کلیدی است. پیچ فلنجی که با استاندارد DIN 251 مطابقت ندارد ممکن است فلنجی داشته باشد که خیلی نازک است، بنابراین تحت فشار خم می شود، یا در صورت استفاده از کلید شش گوش اشتباه ممکن است درایو سوکت خارج شود. پیچ فلنج سوکت شش گوش DIN 251 ما برای برآورده کردن تمام الزامات DIN 251 آزمایش شده است، بنابراین می توانید با اطمینان از آن در همه چیز از قطعات خودرو گرفته تا ماشین آلات صنعتی بدون نگرانی در مورد تناسب یا عملکرد استفاده کنید.

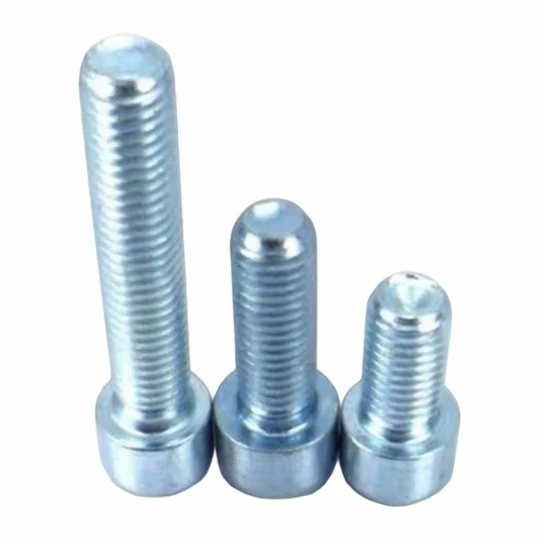

بیایید در مورد کلاس های قدرتی صحبت کنیم، زیرا این بخش بزرگی از انطباق است. برای پیچ‌های DIN 912، کلاس‌های استحکام دقیقاً روی سر مشخص شده‌اند—شما اعدادی مانند 4.8، 8.8، 10.9 یا 12.9 را خواهید دید. عدد اول 1/100 حداقل استحکام کششی بر حسب MPa و عدد دوم 10/1 نسبت استحکام تسلیم به استحکام کششی است. بنابراین پیچ کلاس 8.8 قوی تر از کلاس 4.8 است که برای کاربردهای سنگین تر منطقی است. پیچ درپوش سر سوکت کلاس 8.8 DIN 912 ما برای این نوع کارها ساخته شده است - برای مواردی مانند تجهیزات سنگین، اجزای ساختاری یا هر پروژه ای که در آن به دوام بیشتری نیاز دارید، عالی است. ما همچنین یک نسخه روکش روی همان کلاس را ارائه می‌دهیم، پیچ درپوش شش‌شاخه‌ای با روکش روی DIN 912 کلاس 8.8، که مقاومت در برابر خوردگی را افزایش می‌دهد تا بتواند در محیط‌های بیرونی یا مرطوب نگه دارد.
صبر کنید، اما اگر شخصی به پیچ کلاس 4.8 برای یک کار سبک تر نیاز داشته باشد، چه؟ شاید آنها در حال مونتاژ یک قطعه مبلمان یا یک قطعه ماشینی کم هزینه هستند. پیچ درپوش سر سوکت DIN 912 کلاس 4.8 دقیقاً همان چیزی است که آنها به آن نیاز دارند. این پیچ همان ابعاد DIN 912 را دارد که پیچ‌های دیگر ما را برآورده می‌کند، بنابراین برای هر سوراخ استانداردی مناسب است و استحکام 4.8 برای آن بارهای سبک‌تر بیش از اندازه کافی است. بسیاری از خریدارانی که برای اولین بار خرید می کنند متوجه نمی شوند که حتی کلاس های با قدرت پایین تر باید استانداردهای سختگیرانه را رعایت کنند، نه فقط کلاس های سطح بالا. ما مطمئن می‌شویم که هر پیچی که می‌فرستیم دارای علامت کلاس صحیح باشد، بنابراین شما می‌توانید مطابقت را دقیقاً روی قطعه تأیید کنید.
حال، چگونه بررسی می کنید که آیا یک SHCS واقعاً مطابقت دارد؟ این فقط در مورد برچسب نیست - اگرچه یک تامین کننده معتبر باید آن را داشته باشد. شما می توانید ابعاد را خودتان اندازه بگیرید: از یک کولیس برای بررسی قطر سر، طول از زیر سر تا نوک و گام نخ استفاده کنید. اگر پیچ DIN 912 M5 باشد، قطر سر باید حدود 8.5 میلی متر باشد، طول آن باید تا یک دهم میلی متر دقیق باشد، و گام رزوه باید 0.8 میلی متر باشد. اگر آن اندازه‌گیری‌ها خاموش باشد، احتمالاً مطابقت ندارد. همچنین در صورت داشتن تجهیزات می‌توانید یک تست مقاومت ساده انجام دهید - پیچ را بکشید تا شکسته شود و ببینید آیا با مقاومت کششی ذکر شده برای کلاس خود مطابقت دارد یا خیر. اما برای اکثر مردم، به خصوص اگر شما یک ماشین‌کار نیستید، ساده‌ترین راه این است که با تامین‌کننده‌ای کار کنید که پشتیبان رعایت آنهاست. اینجاست که ما وارد می شویم.
من دیدم که بسیاری از پروژه‌ها اشتباه می‌کنند، زیرا شخصی پیچ‌های ارزان قیمت و غیرمنطبق را به صورت آنلاین خریداری کرده است. سال گذشته، یک مشتری با یک مونتاژ ناموفق به ما مراجعه کرد - قطعات متحرک دستگاه آنها در حال شل شدن بودند زیرا SHCSهایی که سفارش داده بودند دارای نخ‌هایی بودند که خیلی کم عمق بودند، بنابراین به درستی در دست نمی‌گرفتند. معلوم شد که تامین‌کننده پیچ‌ها را به‌عنوان DIN 912 اشتباه معرفی کرده است، اما آنها فقط قطعات عمومی هستند که بدون استاندارد در ذهن ساخته شده‌اند. ما پیچ‌های آنها را با پیچ‌های DIN 912 کلاس 8.8 خود جایگزین کردیم، و آن دستگاه از آن زمان به‌راحتی کار می‌کند. به همین دلیل است که ما انطباق را بسیار جدی می‌گیریم – نمی‌خواهیم مشتریانمان با این نوع استرس مقابله کنند.
نکته دیگری که باید به آن توجه کرد: مناطق مختلف ممکن است استانداردهای خاص خود را داشته باشند، اما بسیاری از آنها با DIN یا ISO همسو هستند. به عنوان مثال، ASME B18.3 مشابه DIN 912 است، اما تفاوت های کوچکی در ابعاد، مانند ارتفاع سر وجود دارد. بنابراین اگر برای پروژه‌ای در ایالات متحده پیچ‌ها را تهیه می‌کنید، مطمئن شوید که یا به دنبال قطعات منطبق با ASME هستید یا اینکه قطعات منطبق با DIN با اجزای موجود شما کار می‌کنند. ما نیز می‌توانیم در این زمینه کمک کنیم—تیم ما نکات و نکات همه استانداردهای اصلی را می‌داند، بنابراین می‌توانیم پیچ مناسب را برای برنامه خاص شما، بدون توجه به اینکه در کجا مستقر هستید، توصیه کنیم.
روکش روی عامل دیگری است که اغلب با SHCS مطرح می شود، به خصوص زمانی که مردم به مقاومت در برابر خوردگی اهمیت می دهند. این یک پوشش رایج است، اما حتی فرآیند آبکاری نیز باید استانداردها را رعایت کند. پیچ‌های زینک‌کاری شده ما (مانند پیچ درپوش سوکت شش‌ضلعی با روکش روی DIN 912 کلاس 4.8 و درپوش سوکت شش‌گانه روکش روی DIN 912 کلاس 8.8) به ضخامتی آبکاری شده‌اند که با مشخصات صنعتی مطابقت داشته باشد - برای جلوگیری از زنگ‌زدگی کافی است، اما نه آنقدر ضخیم که بر روی پیچ تأثیر بگذارد. اگر آبکاری بیش از حد ضخیم باشد، می‌تواند پیچ را کمی طولانی‌تر کند یا درایو سوکت را کوچک‌تر کند، که باعث مشکلات مربوط به تناسب می‌شود. ما هر مرحله از فرآیند را کنترل می کنیم، از آهنگری پیچ گرفته تا استفاده از آبکاری، به طوری که هرگز اتفاق نمی افتد.
بیایید این را با یک جمع بندی سریع جمع بندی کنیم. پیچ‌های درپوش سر سوکت می‌توانند با استانداردهای صنعتی مطابقت داشته باشند، اما فقط در صورتی که با پیچ‌هایی کار می‌کنید که مطابق با مشخصات دقیق یک تامین‌کننده معتبر ساخته شده‌اند. استانداردهای اصلی که باید به دنبال آنها باشید DIN 912 (متداول ترین)، ISO و ASME B18.3 هستند و مطمئن شوید که کلاس قدرت با نیازهای پروژه شما مطابقت دارد. از پیچ‌های ارزان‌قیمت و بدون برچسب پرهیز کنید - ممکن است شبیه به هم باشند، اما می‌توانند مشکلات بزرگی را ایجاد کنند. اگر مطمئن نیستید به کدام استاندارد نیاز دارید، یا می‌خواهید تأیید کنید که پیچ‌هایی که دریافت می‌کنید مطابقت دارند، با تیم ما تماس بگیرید. ما می‌توانیم شما را در خط تولید خود راهنمایی کنیم، به هر سؤالی که در مورد انطباق دارید پاسخ دهیم و به شما کمک کنیم پیچ‌های مناسب برای پروژه خود را دریافت کنید. چه به دسته کوچکی از پیچ و مهره های فلنج DIN 251 نیاز داشته باشید یا یک سفارش انبوه از کلاس 8.8 SHCS، ما شما را تحت پوشش قرار می دهیم. با اتصال دهنده هایی که مجموعه های شما را کنار هم نگه می دارند، شانس نداشته باشید - مطمئن شوید که مطابقت دارند و با تامین کننده ای کار کنید که می توانید به آن اعتماد کنید. اگر آماده شروع کار هستید یا سوالات بیشتری در مورد SHCS ما دارید، تیم ما برای کمک به نیازهای تدارکات شما اینجاست.
مراجع
DIN 912: پیچ های سر درپوش شش گوش. موسسه استاندارد سازی آلمان
DIN 251: پیچ فلنج سوکت شش گوش. موسسه استاندارد سازی آلمان
ASME B18.3: پیچ درپوش سوکت. انجمن مهندسین مکانیک آمریکا.
ISO 4762: پیچ های سر درپوش شش گوش. سازمان بین المللی استاندارد.
